J65Y焊接Y型截止阀
上海众野阀门有限公司在生J65Y焊接Y型截止阀中有着精湛的技术与先进的设备，选型请提供锻钢Y型截止阀的口径、压力、介质、材质等参数。
详细介绍
一、J65Y焊接Y型截止阀产品描述
J65Y焊接Y型截止阀也是一种截止阀，在管道上进行对介质切断，但是不能用于节流，Y型截止阀对介质启闭作用，Y型截止阀结构是成Y型45°角，有三种阀盖设计形式。第一种是螺栓连接阀盖(BB)，按这种设计形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片(304夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接阀盖(WB)，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。第三种是压力自紧式阀盖(PS)，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
二、J65Y焊接Y型截止阀标准规范
设计制造标准：ASME B16.34，JB/T3595，E101
结构长度标准：GB/T 12221-2005
承插焊端：ASME B16.11
对接焊端：ASME B16.25
压力温度等级：GB/T 12224-2005
试验检验标准：JB/T3595
三、J65Y焊接Y型截止阀零件材料
序号 | 零件名称 | 材料 |
1 | 阀体 | 25+Stellite 21,F22+Stellite 21 |
2 | 阀瓣 | 25+Stellite 6,F22+Stellite 6 |
3 | 阀杆 | 1Cr13,25Cr2Mo1V,17-4PH |
4 | 填料箱 | 25,F22 |
5 | 阀盖 | 25,F22 |
6 | 阀杆螺母 | QAL9-4,D2 |
7 | 压板 | 1Cr13,F22 |
8 | 填料 | 进口GARLOCK夹不锈钢丝编织柔性石墨 |
9 | 填料垫 | 1Cr13 |
10 | 密封垫 | 夹316丝高柔型石墨 |

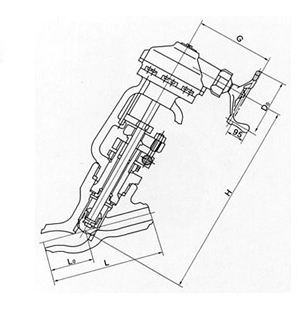

四、J65Y焊接Y型截止阀主要尺寸及重量
口径 | Class 1690 | Class 2680 | ||||||||
L | D | W | H | Wt(kg) | L | D | W | H | Wt(kg) | |
1/2〃 | 152 | 60 | 216 | 298 | 13 | 152 | 60 | 216 | 298 | 13 |
3/4〃 | 152 | 60 | 216 | 298 | 13 | 152 | 60 | 216 | 298 | 13 |
1〃 | 152 | 60 | 216 | 298 | 13 | 152 | 60 | 216 | 298 | 13 |
1-1/4〃 | 170 | 81 | 216 | 326 | 15.8 | 170 | 81 | 216 | 326 | 15.8 |
1-1/2〃 | 170 | 81 | 216 | 326 | 15.8 | 170 | 81 | 216 | 326 | 15.8 |
2〃 | 272 | 102 | 363 | 427 | 37.8 | 272 | 102 | 363 | 427 | 37.8 |
2-1/2〃 | 325 | 122 | 406 | 474 | 63 | 325 | 122 | 406 | 474 | 63 |
3〃 | 325 | 122 | 406 | 474 | 63 | 325 | 122 | 406 | 474 | 63 |
4〃 | 325 | 122 | 406 | 474 | 63 | 325 | 122 | 406 | 474 | 63 |
